Produktdetails:
|
| Name: | Gummi-pneumatischer Fender Yokohamas | Anfangsdruck: | 50 kPa /80 kPa |
|---|---|---|---|
| Gewährleistung: | 24 Monate | Durchmesser: | 0.5m bis 4,5m |
| Länge: | 1.0m~12.0m | Normalgröße: | 2.0*3.5m |
| Hervorheben: | Yokohama-Fender,Kautschuk für Schiffe mit Kettennetz,Pneumatische Gummi-Fendern mit CTN-Reparatur-Zubehör |
||

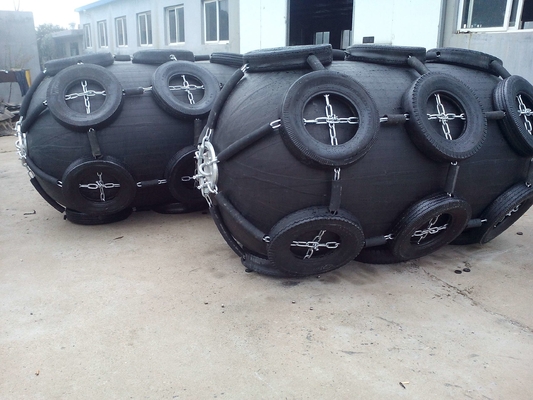

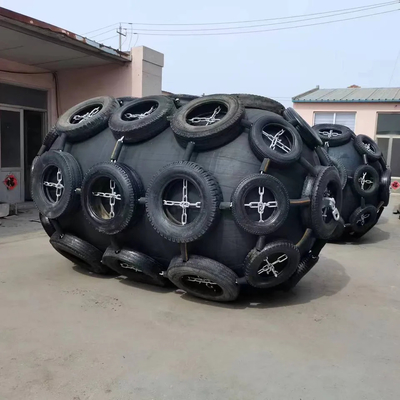

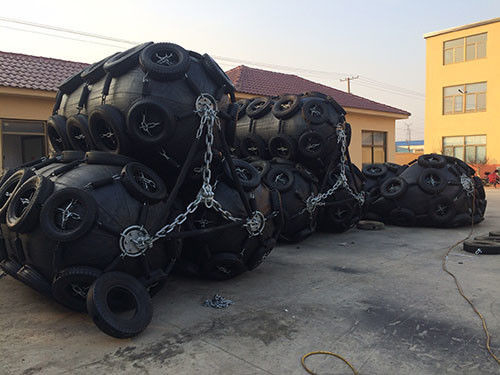

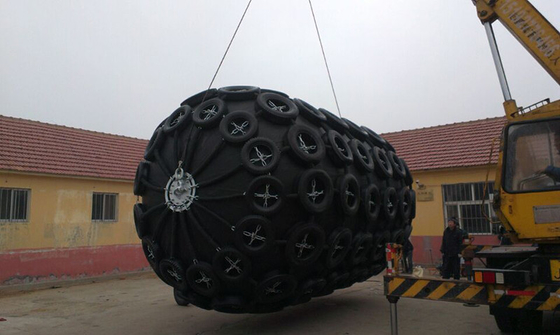

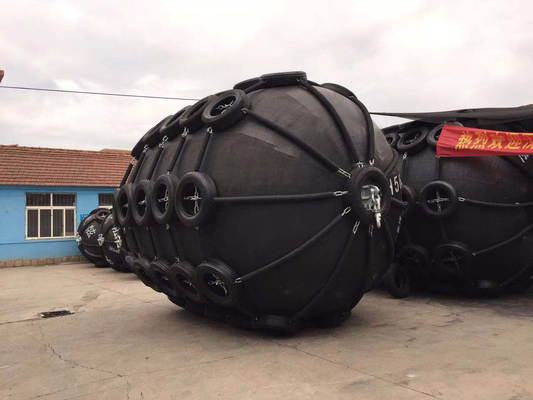

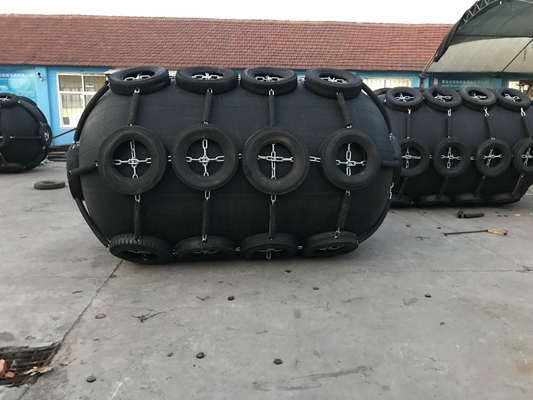

Natürlicher Gummi Yokohama Pneumatischer Fender 50kpa 80kpa 2,5m*3,5m
Was ist der Yokohama Pneumatik-Fender?
Stoßfänger aus Schiffsgummi ist ein weltweit weit verbreitetes, mit Hochdruckluft gefülltes Produkt für Bootsschutzflügel, das Anlegeschlägen standhält.Fendern aus Massivkautschuk, etc.), hat eine hohe garantierte Energieabsorption, geringe Oberflächenbelastung, kombiniert hohe Abriebfestigkeit mit geringer Reibung und schnelle Montage.Pneumatischer Gummi-Schutzbecken wurde aufgrund seiner hohen Leistung als Puffer verwendet, und wurde in Schiffs-zu-Schiff- und Schiffs-zu-Jetty-Betrieb weit verbreitet.
Typ des Yokohama-Fenders
Vorteile des pneumatischen Fenders
1.Große Sicherheit und Zuverlässigkeit
2Keine Verschlechterung oder Veränderung der Leistung
3.Zahlreiche Vorteile beim geneigten Anlegen
4Kostenwirksames System
5.Weichere Reaktionskraft für Schiffs- und Stegstrukturen
6- Stärker gegen Scheren.
7- Anpassungsfähig an die Flut.
8Einfache und kostengünstige Installation, geringe Wartungskosten
Detaillierte Vorstellung
SpezifikationenStoßfänger aus Marine Gummi
| Pneumatische 50 Standardgrößen | |||
| Abmessung | Abbiegung (60%) | ||
| D (mm) | L (mm) |
Reaktionskraft (KN) |
Garantierte Energieaufnahme (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| Pneumatische 80 Standardgrößen | |||
| Abmessung | Abbiegung (60%) | ||
| D (mm) | L (mm) |
Reaktionskraft (KN) |
Garantierte Energieaufnahme (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
Anmerkung:
1Die in der Tabelle aufgeführten Zahlen entsprechen den Anforderungen der Norm ISO 17357-1:2014.
2Das Gewicht des Schutzgehäuses und des Netzes kann sich um ± 10% unterscheiden.
3Spezielle Größen sind auf Anfrage erhältlich.
Wie man wähltStoßfänger aus Marine Gummi?
Auswahl derStoßfänger für das Anlegenfür kleine und mittlere Schiffe:
|
Tonnage (t) |
Empfohlene Abmessungen:Durchmesser x Länge ((m) |
Schiffsarten |
| 50 | 0.5 mal 1.0 | Fischereiboot |
| 100 | 0.7 × 1,5 ~ 1,0 × 15 | Fischereiboot |
| 200 | 1.0 × 1,5 ~ 1,2 × 20 | Fischereiboot, Schleppboot |
| 300 bis 500 | 1.2 × 2,0 ~ 1,5 × 2.5 | Fischereifahrzeug, Schleppboot |
| 1000 | 1.5 × 2,5 ~ 1,5 × 30 | Schleppboot, Frachtschiff |
| 3000 | 2.0 × 3,0 ~ 2,0 × 35 | Frachtschiff, Fischereifahrzeug |
| 10000 | 2.0 × 3,5 ~ 2,5 × 40 | Frachter |
Auswahl derStoßfänger.für Schiffe mit großer Tonnage:
|
Tonnage der Totenmasse (DWT) |
Angenommene Landegeschwindigkeit ((M/S) |
Effektive kinetische Energie (KN.M) |
Abmessung: Durchmesser × Länge ((m) |
| 200000 | 0.15 | 1890 | 3.3 mal 6.5 |
| 150000 | 0.15 | 1417 | 3.3 mal 6.5 |
| 100000 | 0.15 | 945 | 3.0 mal 5.0 |
| 85000 | 0.17 | 1031 | 3.0 mal 6.0 |
| 50000 | 0.18 | 680 | 2.5 mal 5.5 |
| 40000 | 0.20 | 672 | 2.5 mal 5.5 |
| 30000 | 0.22 | 609 | 2.5 mal 4.0 |
| 20000 | 0.25 | 525 | 2.5 mal 4.0 |
| 15000 | 0.26 | 425 | 2.5 mal 4.0 |
| 10000 | 0.28 | 329 | 2.0 mal 4.0 |
| 5000 | 0.33 | 228 | 2.0 mal 3.5 |
Anwendungen
In Häfen mit extremen Gezeitenunterschieden
¢Betrieb von Schiff zu Schiff
Öl und Gas (typischerweise FSRU)
Zwischenschifffahrt
